OSAKA JACK EC-H中空分離式千斤頂(液壓復位)

品　　牌：日本O.J千斤頂

型　　號：EC-H型

規　　格：30噸~200噸

公司名稱：株式會社大阪ジャッキ製作所

保質周期：保質12個月

價　　格：￥電議 /臺

? EC-H型OJ中空千斤頂為日本大阪OSAKA?JACK（OJ）千斤頂系列產品，該品牌公司創業于1946年，現由煙臺開發區龍海起重工具有限公司銷售。

OSAKA JACK EC-H中空分離式千斤頂介紹：
* OSAKA JACK EC-H中空分離式千斤頂載荷30噸~200噸，工作壓力72MPa，
* OSAKA JACK EC-H中空分離式千斤頂采用雙作用設計，液壓復位，輕型緊湊型設計
* OSAKA JACK EC-H中空分離式千斤頂橫向載荷是升力的1/20。
* OSAKA JACK EC-H中空分離式千斤頂活塞滑動部分是銅合金，活塞桿是硬鉻鍍層，附有除去活塞桿上附著灰塵的防塵密封
* OSAKA JACK EC-H中空分離式千斤頂氣缸和活塞是用SCM 435熱處理的強力材料
* OOSAKA JACK EC-H中空分離式千斤頂可定制帶安全閥的型號，以便液壓回位型千斤頂的回路不會關閉。

OSAKA JACK EC-H中空分離式千斤頂型號及應用：

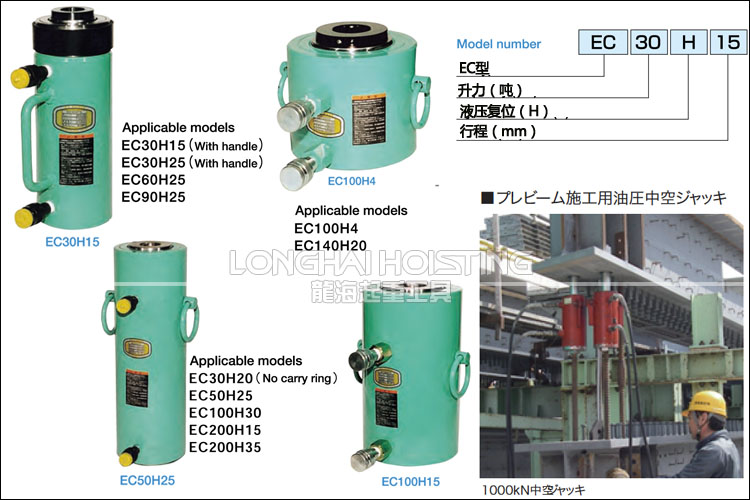

OSAKA JACK EC-H中空分離式千斤頂的中心部有個貫穿的孔，多在原子能發電站，隧道施工、地下鐵施工的PC施工方法中應用（可配電動泵使用）。

OSAKA JACK EC-H中空分離式千斤頂為日本大阪OSAKA JACK原裝進口產品，保質1年，我公司承諾凡是客戶在我公司定購的進口類產品均為原裝正品，絕不存在拆件貨，換件貨，假冒品牌產品，凡客戶從我公司訂購日本大阪OSAKA JACK產品如收到貨物時發現有拆件貨，換件貨，假冒、假貨仿貨均以100倍金額賠償。

產品選型：分離式千斤頂?

產品資料：分離式千斤頂有哪些優勢？、分離式千斤頂產品類型及使用優勢、分離式千斤頂的類型特點你了解嗎？

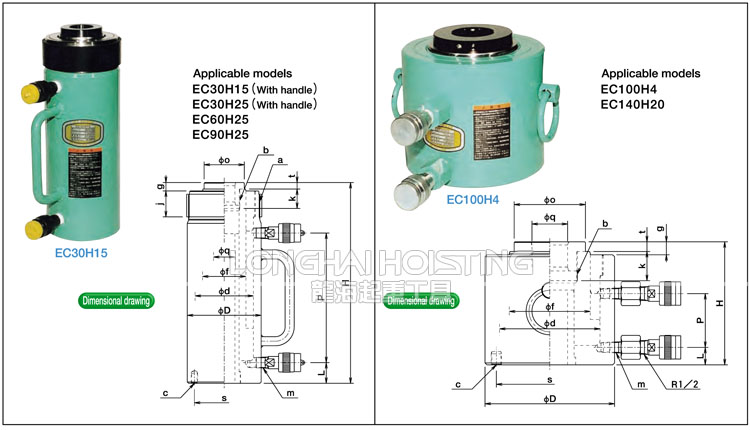

EC-H型OJ中空千斤頂尺寸

型號		EC30H15	EC30H25	EC60H25	EC90H25	EC100H4	EC140H20
升力	tf	30		60	90	100	140
拉力	tf	18		30	45	–	–
行程	mm	150	250	250	250	40	200
低位高度?H	mm	310	415	452	465	190	383
油缸外徑??D	mm	114		163	193	200	253
油缸內徑?d	mm	90		130	150	155	195
中心孔的直徑q	mm	33		55	55	55	80
承壓面積	cm2	47.71		88.55	132.54	144.54	203.61
需要油量	m&	716	1200	2220	3320	578	4080
質量約	Kg	19	25	55	82	38	115
頸部螺紋直接a	mm	M110×2		M160×3	M190×3	–	–
頸部螺紋長度j	mm	40		50	65	–	–
活塞桿螺紋直接b	mm	M48×1.5		M78×2	M85×2	M85×2	M115×2
活塞桿螺紋長度k	mm	30		40	45	45	50
基座螺紋直接c	mm	4-M10×15		4-M12×24	4-M16×24	4-M16×17	4-M16×20
s	mm	92		135	160	165	210
活塞桿之間f	mm	67		105	120	125	160
臺座直接o	mm	62		96	110	110	145
t	mm	10		12	15	15	18
g	mm	13		17	20	20	23
接口螺紋?m	–	NPT3/8
到接口的高度?L	mm	32		42	42	27	32
接口之間的距離P	mm	200	305	308	313	83	253
使用泵	手動泵	TWAD-0.9	TWAD-1.3	TWAD-4		TWAD-0.9	TWAD-6
使用泵	電動泵	NEX-2?或?GH?1/2		GH?1		GH?1	GH?2
附屬接頭		B-6JG				+B-9J

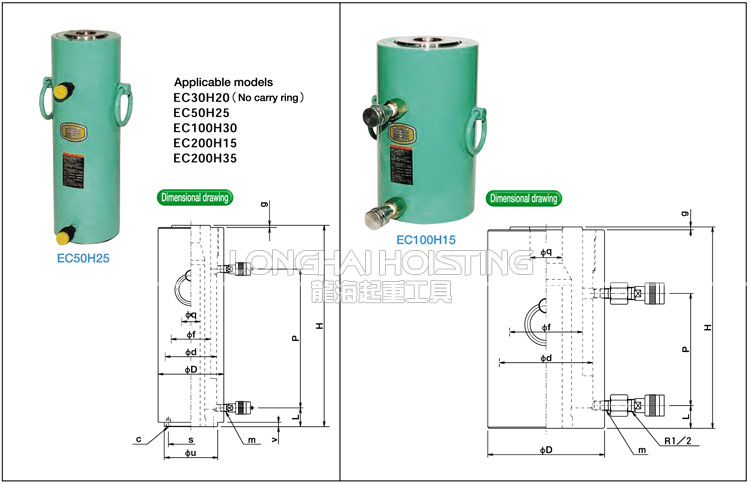

EC-H型OJ中空千斤頂尺寸

型號		EC30H20	EC50H25	EC100H15	EC100H30	EC200H15	EC200H35
升力	tf	30	50	100		200	200
行程	mm	200	250	150	300	150	350
低位高度?H	mm	360	460	345	515	390	600
油缸外徑??D	mm	115	150	20		270
油缸內徑?d	mm	90	117.52	160		215
中心孔的直徑q	mm	33	45	55		75
承壓面積	cm2	47.71	77.30	144.32		284.51
需要油量	m&	955	1933	2165	4330	4270	9960
質量約	Kg	23	50	70	100	145	210
基座螺紋直接c	mm	2-M10×12	2-M10×15	–	2-M12×15	2-M16×32
-0.2 -0.3 u	mm	93	122	–	160	205
v	?	10	10	–	10	15
s	?	74	103	–	130	165
活塞桿之間f	mm	71	90	125		165
g	mm	2	5	5		2
接口螺紋?m	–	NPT3/8
到接口的高度?L	mm	35	43	39	49	68	70
接口之間的距離P	mm	245	317	192	352	207	415
使用泵	手動泵	TWAD-1.3	TWAD-2.3	TWAD-4	TWAD-6或8
使用泵	電動泵	NEX-2?或?GH?1/2	GH?1	GH?2,GH?3-T2		GH?3,GH?5-T2
附屬接頭		B-6JG		+B-9J,B-12J

注：OSAKA JACK EC-H中空分離式千斤頂參數若有改動恕不另行通知，可直接咨詢我公司銷售
