OSAKA?JACK EH分離式千斤頂(液壓復位)

品　　牌：日本O.J千斤頂

型　　號：EH型

規　　格：5噸~200噸

公司名稱：株式會社大阪ジャッキ製作所

保質周期：保質12個月

價　　格：￥電議 /臺

EH分離式千斤頂為日本大阪OSAKA JACK（OJ）千斤頂系列產品，該品牌公司創業于1946年，現由煙臺開發區龍海起重工具有限公司銷售。

OSAKA JACK EH分離式千斤頂介紹：
*OSAKA?JACK EH分離式千斤頂載荷5噸~200噸，工作壓力72MPa
* OSAKA?JACK EH分離式千斤頂為雙作用設計，液壓復位，輕型緊湊型設計
* OSAKA?JACK EH分離式千斤頂活塞桿桿進行鍍鉻加工，附有除去活塞桿上附著灰塵的防塵密封
* OSAKA?JACK EH分離式千斤頂推拉由液壓進行動作，拉力約為升力的1/2
* OSAKA?JACK EH分離式千斤頂橫向載荷是升力的1/20
* EOSAKA?JACK EH分離式千斤頂氣缸和活塞是用SCM 435熱處理的強力材料
* OSAKA?JACK EH分離式千斤頂可設防墜落閥，即使管道或軟管損壞也不會突然降低負載。
* OSAKA?JACK EH分離式千斤頂根據需要使用安全閥，以便千斤頂的回路不會堵塞

OSAKA?JACK EH分離式千斤頂型號如下圖：
其中有三種類型的液壓千斤頂帶手柄E30H20，E30H35，E50H15

EH分離式千斤頂為日本大阪OSAKA JACK原裝進口產品，保質1年，我公司承諾凡是客戶在我公司定購的進口類產品均為原裝正品，絕不存在拆件貨，換件貨，假冒品牌產品，凡客戶從我公司訂購日本大阪OSAKA JACK產品如收到貨物時發現有拆件貨，換件貨，假冒、假貨仿貨均以100倍金額賠償。

產品選型：分離式千斤頂?

產品資料：分離式千斤頂有哪些優勢？、分離式千斤頂產品類型及使用優勢、分離式千斤頂的類型特點你了解嗎？

EOSAKA?JACK EH分離式千斤頂參數（5噸、10噸）：
EH型OJ液壓千斤頂尺寸

型號	?	E5H3	E5H8	E5H15	E10H3	E10H8	E10H15	E10H25
升力	tf	5			10
拉力	tf	2.2			4.5
行程	mm	30	80	150	30	80	150	250	?
低位高度????H	mm	168	218	288	183	233	303	403	?
油缸外徑????D	mm	55			67
油缸內徑????d	mm	30			43
承壓面積	cm2	7.07			14.52
需要油量	m&	21	57	106	44	116	218	363	?
質量約	Kg	3	3.8	4.9	4.5	5.5	7	9.5	?
頸部螺紋的直徑?a	mm	M55ⅹ1.5			M67ⅹ1.5
頸部螺紋的長度?j	mm	27			33
活塞桿螺紋直徑?b	mm	M18ⅹ1.5			M27ⅹ2
活塞桿螺紋的長度k	mm	18			20
基座螺紋的直徑?c	mm	M27ⅹ2			M36ⅹ2
基座螺紋的長度?n	mm	17			20
活塞桿直徑?f	mm	22.4			32
臺座直徑?o	mm	28			38
?????????t	mm	8
?????????g	mm	30			33
接口螺紋?m	–	NPT3/8
到接口的高度?L	mm	31			35
接口之間的距離?P	mm	63	113	183	65	115	185	285	?
使用泵	手動泵	TWAD-0.9
使用泵	電動泵	NEX-2?或?GH1/2、GH1
附屬接頭		B-6JG

EOSAKA?JACK EH分離式千斤頂參數（20噸、30噸）：

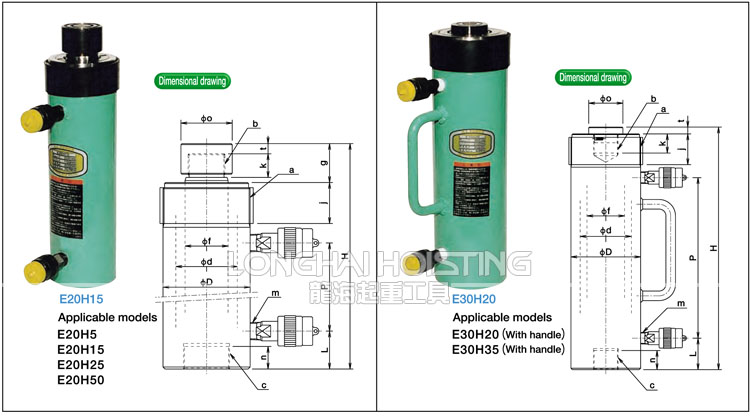

EH型OJ液壓千斤頂20噸尺寸

型號	?	E20H5	E20H15	E20H25	E20H50*	E30H20	E30H35
升力	tf	20				30
拉力	tf	10				14
行程	mm	50	150	250	500	200	350
低位高度????H	mm	205	320	420	785	355	510
油缸外徑????D	mm	85			88	102
油缸內徑????d	mm	60			65	75
承壓面積	cm2	28.27			33.18	44.18
需要油量	m&	142	424	707	1660	884	1550
質量約	Kg	7.5	11	14	30	19	27
頸部螺紋的直徑?a	mm	M85×2				M102×2
頸部螺紋的長度?j	mm	40				45
活塞桿螺紋直徑?b	mm	M36×2				M36×2
活塞桿螺紋的長度k	mm	23				28
基座螺紋的直徑?c	mm	–	M45×2			M36×2
基座螺紋的長度?n	mm	–	22			28
活塞桿直徑?f	mm	42			48	55
臺座直徑?o	mm	50
?????????t	mm	10
?????????g	mm	38				–	–
接口螺紋?m	–	NPT3/8
到接口的高度?L	mm	22	37		37	46
接口之間的距離?P	mm	66	186	286	625	235	380
使用泵	手動泵	TWAD-0.9			TWAD-2.3	TWAD-1.3	TWAD-2.3
使用泵	電動泵	NEX-2或GH1/2
附屬接頭	?	B-6JG

EH型OJ液壓千斤頂參數（50噸、70噸）：

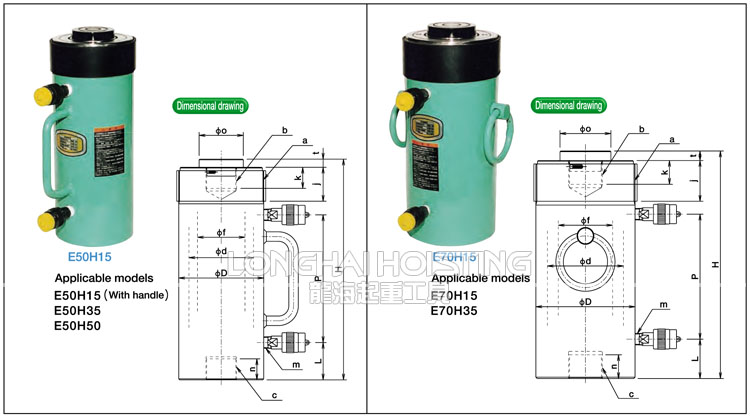

EH型OJ液壓千斤頂50噸尺寸

型號	?	E50H15	E50H35	E50H50*	E70H15	E70H35	E100H35	E200H35
升力	tf	50			70		100	200
拉力	tf	22			33		45	90
行程	mm	150	350	500	150	350
低位高度????H	mm	325	525	685	335	540	565	620
油缸外徑????D	mm	125			146		180	250
油缸內徑????d	mm	95			112		135	190
承壓面積	cm2	70.88			98.52		143.14	283.53
需要油量	m&	1065	2480	3550	1480	3450	5010	9924
質量約	Kg	27	42	52	37	56	94	198
頸部螺紋的直徑?a	mm	M125×2			M146×3		M180×3	M250×4
頸部螺紋的長度?j	mm	50			60		70	80
活塞桿螺紋直徑?b	mm	M45×2			M50×3		M65×3	M90×3
活塞桿螺紋的長度k	mm	31			35		40	55
基座螺紋的直徑?c	mm	M45×2			M50×3		4-M12×18L	4-M16×25L
基座螺紋的長度?n	mm	31			35		110	160
活塞桿直徑?f	mm	70			80		100	140
臺座直徑?o	mm	65			75		90	127
?????????t	mm	12			14		15	19
接口螺紋?m	–	NPT3/8
到接口的高度?L	mm	55			58		66	80
接口之間的距離?P	mm	188	388	548	184	389	394	416
使用泵	手動泵	TWAD-2.3	TWAD-9				TWAD-8	–
?	電動泵	GH1，GH2，GH3-T2					GH2，GH3-T2	GH3，GH5-T2
附屬接頭	?	B-6JG，B-9JG					B-9J

注：EOSAKA?JACK EH分離式千斤頂參數若有改動恕不另行通知，可直接咨詢我公司銷售
