分離式千斤頂

OSAKA?JACK ES分離式千斤頂（彈簧復位）

OSAKA?JACK ES分離式千斤頂（彈簧復位）

品　　牌：日本O.J千斤頂

型　　號：ES型

規　　格：5噸~100噸

公司名稱：株式會社大阪ジャッキ製作所

保質周期：保質12個月

價　　格： ￥電議 /臺

  • OSAKA?JACK ES分離式千斤頂

    ?ES分離式千斤頂為日本大阪OSAKA JACK（OJ）千斤頂系列產品，該品牌公司創業于1946年，現由煙臺開發區龍海起重工具有限公司銷售。



    產品說明

    OSAKA JACK ES分離式千斤頂介紹：
    *OSAKA JACK ES分離式千斤頂載荷5噸~100噸，工作壓力72MPa。
    * OSAKA JACK ES分離式千斤頂為單作用設計，彈簧復位，輕型緊湊型設計
    * OSAKA JACK ES分離式千斤頂活塞桿桿進行鍍鉻加工，附有除去活塞桿上附著灰塵的防塵密封
    * OSAKA JACK ES分離式千斤頂橫向載荷是升力的1/20。
    * OSAKA JACK ES分離式千斤頂氣缸和活塞是SCM 435熱處理的強力材料，氣缸外徑上備用安裝用的螺紋。
    * OSAKA JACK ES分離式千斤頂臺座為嵌入式和螺紋旋入式，可自行訂購，注：E30S為嵌入式，E50S/E70S/E100S為螺紋旋入式。

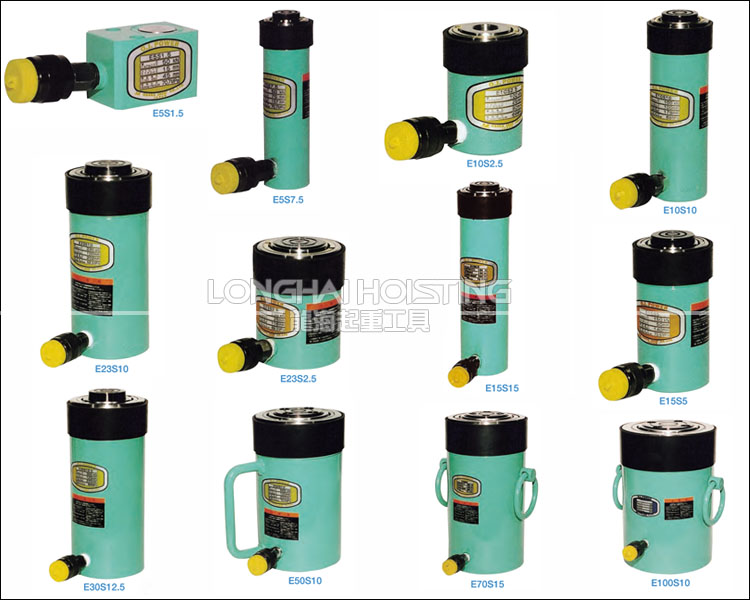

    OSAKA JACK ES分離式千斤頂型號如下圖：

    OSAKA JACK ES分離式千斤頂型號



    保質承諾
    ES分離式千斤頂為日本大阪OSAKA JACK原裝進口產品，保質1年，我公司承諾凡是客戶在我公司定購的進口類產品均為原裝正品，絕不存在拆件貨，換件貨，假冒品牌產品，凡客戶從我公司訂購日本大阪OSAKA JACK產品如收到貨物時發現有拆件貨，換件貨，假冒、假貨仿貨均以100倍金額賠償。



    產品選型：分離式千斤頂?

    產品資料：分離式千斤頂有哪些優勢？、分離式千斤頂產品類型及使用優勢、分離式千斤頂的類型特點你了解嗎？

  • OSAKA?JACK ES分離式千斤頂參數（5噸）：

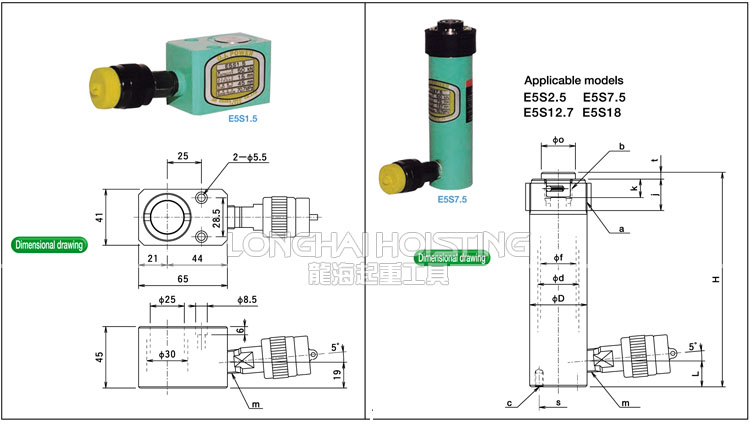

    ES型OJ液壓千斤頂5噸尺寸

    型號 ? E5S1.5 E5S2.5 E5S7.5 E5S12.7 E5S18
    升力 tf 5
    行程 mm 15 25 75 127 180
    低位高度 mm 45 97 157 214 267
    油缸外徑 mm 如圖示 42
    油缸內徑 mm 30
    承壓面積 cm2 7.07
    需要油量 m& 11 18 53 90 127
    質量約 Kg 1.4 1.5 2 2.5 2.9
    頸部螺紋的直徑 a mm – M42ⅹ1.5
    頸部螺紋的長度 j mm – 23
    活塞桿螺紋直徑 b mm – M20ⅹ2
    活塞桿螺紋的長度k mm – 13
    基座螺紋的直徑 c mm 如圖示 2-M6ⅹ10L
    s mm 如圖示 28
    活塞桿直徑 f mm 25 26
    臺座直徑 o mm – 25
    ?????????t mm – 5
    接口螺紋 m – NPT3/8
    到接口的高度 L mm 19
    使用泵 手動泵 TWA-0.3 或 TWA-0.7
    電動泵 NEX-2 或 GH 1/2
    附屬接頭 B-6JG


    OSAKA?JACK ES分離式千斤頂參數（10噸）：

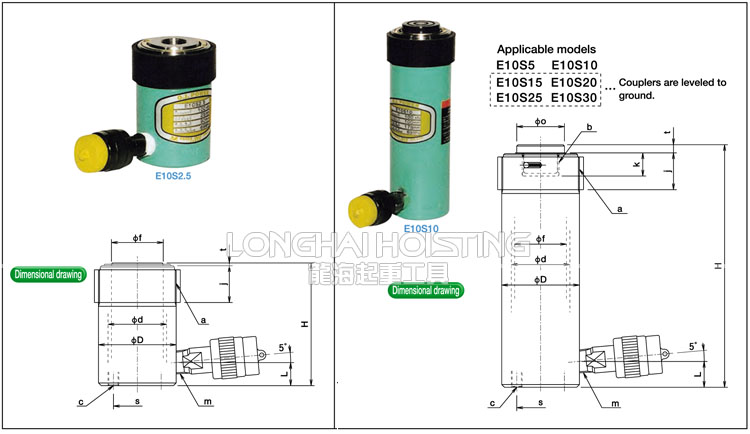

    ES型OJ液壓千斤頂10噸尺寸

    型號 ? E10S2.5 E10S5 E10S10 E10S15 E10S20 E10S25 E10S30
    升力 tf 10
    行程 mm 25 50 100 150 200 250 300
    低位高度 mm 90 125 178 250 300 352 407
    油缸外徑 mm 57
    油缸內徑 mm 43
    承壓面積 cm2 14.52
    需要油量 m& 37 73 146 218 291 363 436
    質量約 Kg 2.1 2.6 3.3 4.6 5.2 6 6.8
    頸部螺紋的直徑 a mm M57×1.5
    頸部螺紋的長度 j mm 27
    活塞桿螺紋直徑 b mm – M27×2
    活塞桿螺紋的長度k mm – 17 22
    基座螺紋的直徑 c mm 2-M8×12L
    s mm 35
    活塞桿直徑 f mm 38
    臺座直徑 o mm – 35
    ?????????t mm 2 6
    接口螺紋 m – NPT3/8
    到接口的高度 L mm 17 19 21
    使用泵 手動泵 TWA-0.3或TWA-0.7 TWA-0.7
    電動泵 NEX-2或GH1/2
    附屬接頭 ? B-6JG


    OSAKA?JACK ES分離式千斤頂參數（15噸）：

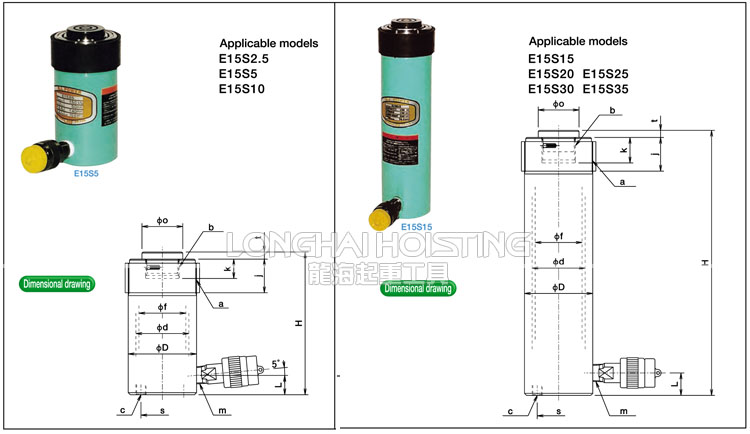

    ES型OJ液壓千斤頂15噸尺寸

    型號 ? E15S2.5 E15S5 E15S10 E15S15 E15S20 E15S25 E15S30 E15S35
    升力 tf 15
    行程 mm 25 50 100 150 200 250 300 350
    低位高度 mm 110 140 190 260 310 365 420 472
    油缸外徑 mm 67
    油缸內徑 mm 52
    承壓面積 cm2 21.24
    需要油量 m& 53 106 213 319 425 531 637 744
    質量約 Kg 3.2 3.8 4.8 6.3 7.5 8.5 9.5 10.5
    頸部螺紋的直徑 a mm M67×1.5
    頸部螺紋的長度 j mm 33
    活塞桿螺紋直徑 b mm M33×2
    活塞桿螺紋的長度k mm 19 25
    基座螺紋的直徑 c mm 2-M10×15L
    s mm 42
    活塞桿直徑 f mm 46
    臺座直徑 o mm 40
    ?????????t mm 7
    接口螺紋 m – NPT3/8
    到接口的高度 L mm 19 22
    使用泵 手動泵 TWA-0.3或TWA-0.7 TWA-0.7 TWA-0.9
    電動泵 NEX-2或GH1/2
    附屬接頭 ? B-6JG

    OSAKA?JACK ES分離式千斤頂參數（23噸）：
    ES型OJ液壓千斤頂23噸尺寸

    型號 ? E23S2.5 E23S5 E23S10 E23S16 E23S21 E23S25 E23S30 E23S34.5
    升力 tf 23
    行程 mm 25 50 100 160 210 250 300 345
    低位高度 mm 116 150 202 244 330 376 428 477
    油缸外徑 mm 85
    油缸內徑 mm 65
    承壓面積 cm2 33.18
    需要油量 m& 83 166 332 531 697 830 996 1145
    質量約 Kg 5.5 6.5 8 10 12 14 15 17
    頸部螺紋的直徑 a mm M85×2
    頸部螺紋的長度 j mm 40
    活塞桿螺紋直徑 b mm M40×2
    活塞桿螺紋的長度k mm 15 22 25
    基座螺紋的直徑 c mm 4-M10×15L
    s mm 55
    活塞桿直徑 f mm 56
    臺座直徑 o mm 50
    ?????????t mm 3 8
    接口螺紋 m – NPT3/8
    到接口的高度 L mm 20 22
    使用泵 手動泵 TWA-0.7 TWA-0.9 TWA-1.3
    電動泵 NEX-2或GH1/2
    附屬接頭 ? B-6JG


    OSAKA?JACK ES分離式千斤頂參數（30噸、50噸）：

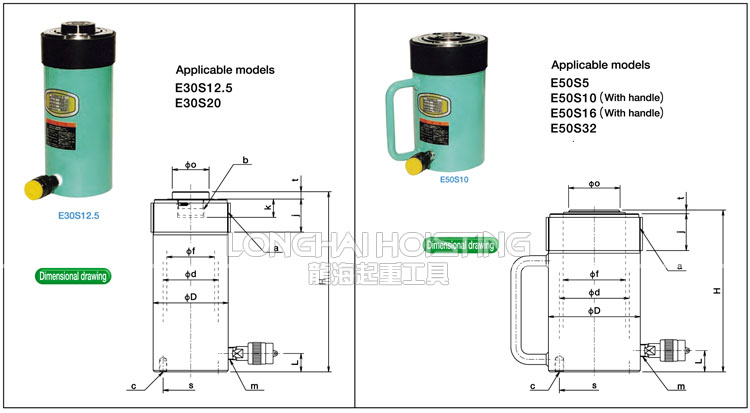

    ES型OJ液壓千斤頂30噸尺寸

    型號 ? E30S12.5 E30S20 E50S5 E50S10 E50S16 E50S32
    升力 tf 30 50
    行程 mm 125 200 50 100 160 320
    低位高度 mm 245 325 170 220 285 460
    油缸外徑 mm 102 125
    油缸內徑 mm 75 95
    承壓面積 cm2 44.18 70.88
    需要油量 m& 552 884 355 709 1135 2270
    質量約 Kg 13 17 15 19 24 37
    頸部螺紋的直徑 a mm M102×2 M125×2
    頸部螺紋的長度 j mm 45 50
    活塞桿螺紋直徑 b mm M36×2 – – – –
    活塞桿螺紋的長度k mm 25 – – – –
    基座螺紋的直徑 c mm 4-M10×15L 4-M12×16L
    s mm 75 95
    活塞桿直徑 f mm 65 85
    臺座直徑 o mm 50 70
    ?????????t mm 10 3
    接口螺紋 m – NPT3/8
    到接口的高度 L mm 25 29
    使用泵 手動泵 TWA-0.7 TWA-1.3 TWA-0.7 TWA-0.9 TWA-1.3 TWA-6
    電動泵 NEX-2或GH1/2 GH1
    附屬接頭 ? B-6JG


    OSAKA?JACK ES分離式千斤頂參數（70噸、100噸）：

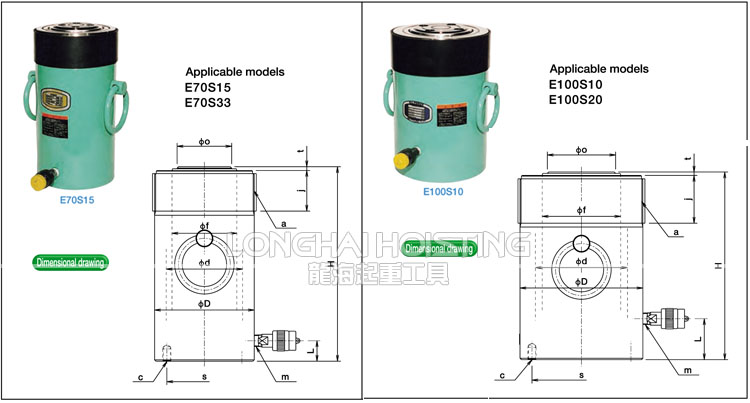

    ES型OJ液壓千斤頂70噸尺寸

    型號 ? E70S15 E70S33 E100S10 E100S20
    升力 tf 70 100
    行程 mm 150 330 100 200
    低位高度 mm 285 490 275 375
    油缸外徑 mm 146 180
    油缸內徑 mm 112 135
    承壓面積 cm2 98.52 143.14
    需要油量 m& 1480 3250 1430 2860
    質量約 Kg 32 52 50 64
    頸部螺紋的直徑 a mm M146×3 M180×3
    頸部螺紋的長度 j mm 60 70
    活塞桿螺紋直徑 b mm – – – –
    活塞桿螺紋的長度k mm – – – –
    基座螺紋的直徑 c mm 4-M12×18L
    s mm 110 145
    活塞桿直徑 f mm 95 116
    臺座直徑 o mm 80 100
    ?????????t mm 5
    接口螺紋 m – NPT3/8
    到接口的高度 L mm 30 60
    使用泵 手動泵 TWA-2.3 TWA-6 TWA-2.3 TWA-6
    電動泵 GH1
    附屬接頭 ? B-6JG

    注：OSAKA?JACK ES分離式千斤頂參數若有改動恕不另行通知，可直接咨詢我公司銷售
