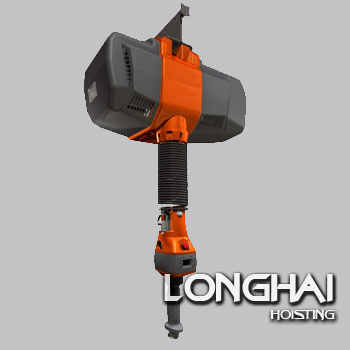

諾力頓智能提升機安裝說明

（一）設備開箱檢查：裝箱清單在隨箱體內

確認包裝箱體是否變形、開裂等，確認顯示正常后，使用十字螺絲刀打開箱體上蓋；
對照裝箱清單清點隨箱零部件，確認無誤后簽字確認，抽調安裝箱體中間隔板，取出只能提升裝置及其他配件，確認智能提升裝置及其他配件完好無損；
若檢查箱體損壞，或者開箱后核對裝箱清單有誤，運輸過程中零件丟失，請立即聯系我們

（二）設備安裝

1、滑輪小車安裝

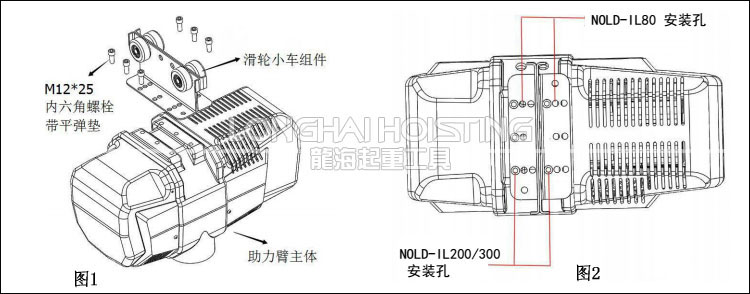

圖1所示安裝滑輪小車：零件包含滑輪小車組件1個（自帶4個尼龍滑輪），M12*25內六角螺栓6個，加平彈墊，（螺栓國標號GB/T70.1-2000，強度等級12.9），安裝螺栓使用扭力在300N/M
【注意】安裝孔位根據所選用型號不同，其安裝孔位不同，如下圖2

?
2、懸掛智能提升機

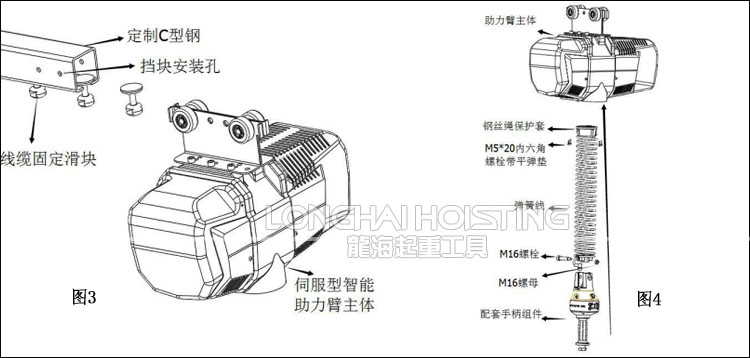

滑輪小車安裝完畢后，將智能提升裝置主體及配備的線纜固定滑塊安裝到預定軌道中，如圖3
【注意】智能提升機主體自帶電源線朝向定制C型鋼梁/懸臂梁的電源進線方向，
懸掛上智能提升機后馬上安裝配備的擋塊；（具體安裝方式視現場方案進行相應調整）
在定制軌道上全程運動智能提升裝置主體組件，檢查滑輪小車在軌道中運行平穩；

3、安裝鋼絲繩組件
如圖4、圖5、圖6所示，安裝彈簧線和手柄組件
安裝鋼絲繩保護套，安裝位置如圖7所示，注意安裝時將鋼絲繩拉出穿過鋼絲繩保護套；

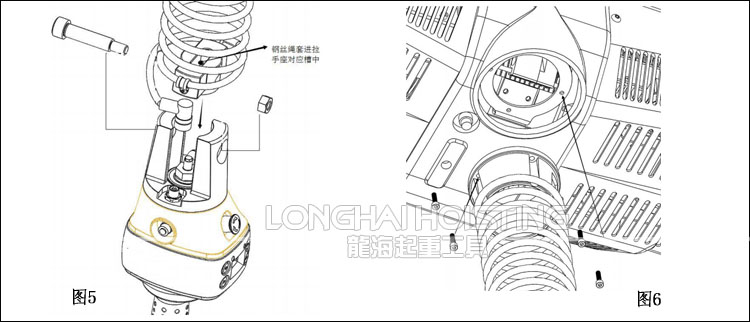

裝手柄組件，如圖5所示，注意安裝時將M16螺栓穿進鋼絲繩端部扣；確認安裝好后
零件包含：鋼絲繩保護套1個，M5*20內六角螺栓4個，加平彈墊，線扣4個，（M4*10十字螺絲4個，拉手座1個以上部件已經安裝好），MSB16-80內六角螺栓1個，KNTR-12螺母1個，彈簧線1根）
?

4、接線方式
注意彈簧線與主機和手柄端相連接的時候端頭防呆口位置，如圖7

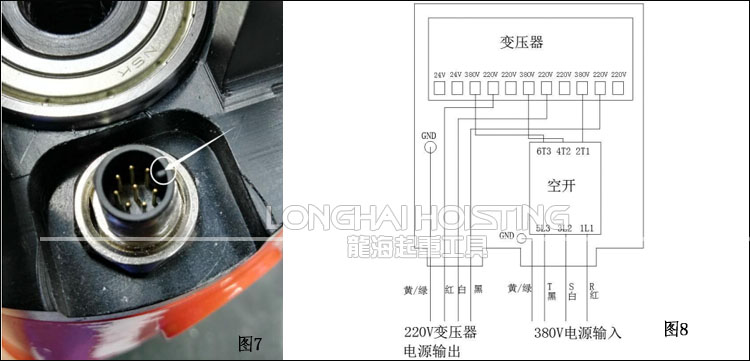

300kg以上的智能提升裝置接線原理如圖8。
【注意】通電前請確認是對應電源相數，接通電源前，請確認智能提升裝置手柄上的急停按鈕處于工作狀態（按壓狀態）；
