旋轉吊環

相關產品

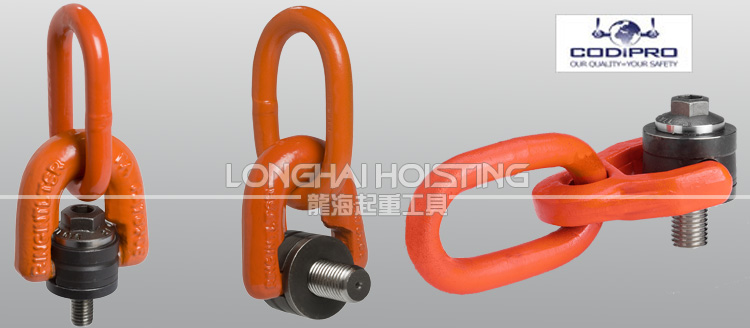

TSR型CODIPRO萬向旋轉吊環

TSR型CODIPRO萬向旋轉吊環

品　　牌：盧森堡CODIPRO

型　　號：TSR型

規　　格：M8~M56

公司名稱：森堡CODIPRO

保質周期：12個月

價　　格： ￥電議 /臺

  • TSR盧森堡旋轉吊環

      煙臺開發區龍海起重工具有限公司銷售：盧森堡CODIPRO品牌產品，TSR型萬向旋轉吊環（也稱萬向旋轉吊點），有公制螺紋和UNC螺紋，5倍安全系數。

    產品說明
    TSR型盧森堡CODIPRO萬向旋轉吊環介紹：
    * 具有雙樞軸，三重旋轉環，可防止在環旋轉時對吊索和負載造成任何損壞
    * 該旋轉吊點旋轉范圍為360°。
    * 安全系數達5倍，使用壽命長，操作安全。
    * 它可用于平滑的傾斜，旋轉和翻轉等工作，廣泛應用于模具行業，裝卸/運輸/物流，造船，海上鉆井，起重，航空和風能等行業
    * CODIPRO公司能夠根據特定需求設計定制的吊環。
    * 每個萬向旋轉吊點均隨附用戶手冊和合格證書，并通過了ISO 14001和ISO 9001認證，符合基本的安全要求。

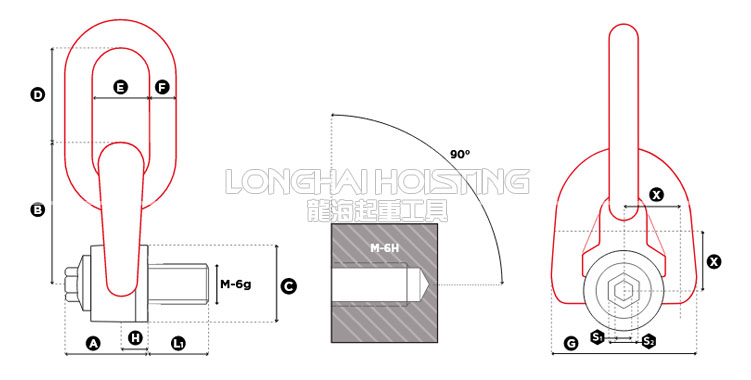

  •      TSR型萬向旋轉吊環尺寸

    技術參數

    型號 直徑 5:1 WLL
    載荷(t)    		 L1
    (mm)    		 扭矩
    (NM)    		 S1 S2 A B C D E F G H 自重
    (kg)
    TSR M 8 M8*1.25 0.40 14 6 8 16 33 56 30 41 25 10 58 9.5 0.4
    TSR M10 M10*1.50 0.70 17 10 8 16 33 56 30 41 25 10 58 9.5 0.4
    TSR M12 M12*1.75 1.05 21 15 8 16 33 56 30 41 25 10 58 9.5 0.4
    TSR M14 M14*2 1.40 23 30 8 20 45 81 45 56 37 14 79 13.0 1.1
    TSR M16 M16*2 2.00 27 50 8 20 45 81 45 56 37 14 79 13.0 1.2
    TSR M18 M18*2.5 2.30 27 70 8 20 45 81 45 56 37 14 79 13.0 1.2
    TSR M20 M20*2.5 2.50 30 100 8 20 45 81 45 56 37 14 79 13.0 1.2
    TSR M22 M22*2.5 3.00 33 120 14 24 62 105 60 80 45 20 106 19.0 2.8
    TSR M24 M24*3 4.00 36 160 14 24 62 105 60 80 45 20 106 19.0 2.9
    TSR M27 M27*3 5.00 36 200 14 24 62 105 60 80 45 20 106 19.0 2.9
    TSR M30 M30*3.5 6.30 45 250 14 24 62 105 60 80 45 20 106 19.0 3.0
    TSR M36 M36*4 10.00 54 320 19 30 81 140 80 111 710 30 148 26.5 7.6
    TSR M42 M42*4.5 12.50 63 400 19 30 84 146 80 111 71 30 148 26.5 7.8



    型號 直徑 4:1 WLL
    載荷(t)    		 L1
    (mm)    		 扭矩
    (NM)    		 S1 S2 A B C D E F G H 自重
    (kg)
    TSR M48 M48*5 20.00 68 600 19 30 100 178 110 135 90 42 180 33.0 17.5
    TSR M56 M56*5.5 22.00 78 600 19 30 104 184 110 135 90 42 190 33.0 18.0


    載荷角度圖：
    TSR型萬向旋轉吊環載荷角度圖
    保質承諾
    TSR型萬向旋轉吊環屬于CODIPRO盧森堡品牌、原裝進口，保質12個月，凡客戶從我公司定購此品牌產品如收到貨物時發現有假貨仿貨均以100倍金額賠償。
